殘渣提除機構來水導流裝置
2022-03-30 14:55:51
32865
基本信息
| 申請公布號 | CN204529382U | 申請?zhí)?/td> | CN201520125289.X |
| 分類號 | C02F1/40(2006.01)I | 分類 | 水、廢水、污水或污泥的處理 |
| 公開（公告）號 | CN204529382U | 公開（公告）日 | 2015-08-05 |
| 發明名稱 | 隔油器殘渣提除機構來水導流裝置 | ||
| 發明人 | 鄧韶光 | 申請人 | |
| 申請日 | 2015.03.04 | 申請公布日 | 2015-08-05 |
| 代理機構 | - | 代理人 | - |
| 地址 | 511483 廣東省廣州市番禺區沙灣鎮古壩東村工業區駿業街1號之六 | ||
| 摘要 | 本實用新型公開了一種隔油器殘渣提除機構來水導流裝置，包括來左側板、右側板、頂板、活動板、轉動軸、限位桿、墊圈。左側板、右側板、頂板分別與隔油器殘渣提除機構來水管的左切點、右切點、上切點焊接固定，活動板與轉動軸焊接后形成活動板焊合，活動板焊合通過轉動軸與左側板、右側板內的孔形成活動連接，活動板焊合可圍繞左側板、右側板內的孔轉動，限位桿與左側板、右側板焊接固定，用于限制活動板焊合的轉動范圍，頂板與左側板、右側板焊接。當污水量大流速快時，來水導流裝置的左側板、右側板限制了污水向兩側飛濺，水流沖向活動板焊合，活動板焊合圍繞左側板、右側板內的孔順時針轉動，限位桿限制活動板焊合轉動的角度，使得污水流向斜下方，避免了污水向前沖得太遠。 | ||
 | |||
權利要求
1.一種隔油器殘渣提除機構來水導流裝置，包括左側板、右側板、頂板、活動板、轉動軸、限位、墊圈；所述的左側板、右側板、頂板分別與隔油器殘渣提除機構來水管的左切點、右切點、上切點焊接固定，活動板與轉動軸焊接后形成活動板焊合。
2.根據權利要求1所述的隔油器殘渣提除機構來水導流裝置，其特征在于活動板焊合通過軸與左側板、右側板內的孔形成活動連接，活動板焊合可圍繞左側板、右側板內的孔轉動。
3.根據權利要求1所述的隔油器殘渣提除機構來水導流裝置，其特征在于限位桿與左側板、右側板焊接固定，并且限位桿位于活動板焊合軸的左下方，以限制活動板焊合的轉動范圍。
說明書
隔油器殘渣提除機構來水導流裝置
技術領域
[0001] 本實用新型涉及環保領域，尤其涉及隔油器殘渣提除機構。
背景技術
[0002] 由于餐飲污水中含有污油，污油在市政管網中凝固附在管道內壁，時間長了凝固的油脂越來越厚，使得排污管道的流通面積減小，影響市政管網的排水能力。因此餐飲含油污水在排放之前必須要進行油、水分離并且排放的污水含油量符合國家的排放標準，目前隔油器已經成為餐飲企業、賓館、酒店等行業的必備設備。
[0003] 附圖1示為隔油器的總裝軸測圖，含油污水從進水管101進入殘渣提除機構102，殘渣提除機構102將含油污水中的殘渣提除后含油污水經入水管103進入隔油器池107中，殘渣提除機構102提出的殘渣經管104進入殘渣桶105，由于油比水輕，含油污水在隔油器池107中靜態停止一定的時間后，油就會上浮到隔油器頂部的積油池112內，經油、水分離后的水通過管111進入提升站110，提升站110內安裝有水泵，水泵將進入提升站110內的水通過出水管109抽排到市政管網中，污油經出油管道108排到油桶106中。
[0004] 本實用新型涉及隔油器殘渣提除機構。
[0005] 如圖2示為現有的隔油器殘渣提除機構剖視圖，現有的隔油器殘渣提除機構沒有設置來水導流裝置，帶有殘渣的污水從進水管101進入隔油器殘渣提除機構，帶有殘渣的污水流到多孔板203的U形空間中，水經多孔板203中的孔流到由U形支架板204、下封板201、上封板206焊合后生成的空間后經出水管103流到隔油器池107。減速電機帶動螺旋提升軸緩慢旋轉，將尺寸較大的殘渣提升到殘渣提除機構的空間207中，殘渣再經管104排入殘渣桶105。
[0006] 進入隔油器的污水流速隨污水量的大小而變化，污水量大時流速會很快，污水量小時流速會很慢，由于現有的隔油器殘渣提除機構沒有設置來水導流裝置，當污水量大流速快時，帶有殘渣的污水會飛濺到多孔板203所有上表面，污水甚至會滲漏到殘渣提除機構外面，增大清理、清潔隔油器殘渣提除機構的工作難度，也會使整個設備間產生臭味。
發明內容
[0007] 為解決污水進入隔油器后產生的飛濺問題，本發明增加一來水導流裝置，來水導流裝置包括左側板、右側板、頂板、活動板、轉動軸、限位桿、墊圈。左側板、右側板、頂板分別與隔油器殘渣提除機構來水管的左切點、右切點、上切點焊接固定，活動板與轉動軸焊接后形成活動板焊合，活動板焊合通過軸與左側板、右側板內的孔形成活動連接，活動板焊合可圍繞左側板、右側板內的孔轉動，限位桿與左側板、右側板焊接固定，用于限制活動板焊合的轉動范圍。當污水量大流速快時，來水導流裝置的左側板、右側板限制了污水向兩側飛灘，水流沖向活動板焊合，活動板焊合圍繞左側板、右側板內的孔順時針轉動，限位桿限制活動板焊合轉動的角度，使得污水的流向斜下方，避免了污水向前沖得太遠，達到設計意圖。
附圖說明
[0008] 圖1是隔油器的總裝軸測圖。
[0009] 圖2是現有的隔油器殘渣提除機構剖視圖。
[0010] 圖3是本發明的來水導流裝置爆炸圖。
[0011] 圖4是本發明的水導流裝置的軸測圖。
[0012] 圖5是來水導流裝置與隔油器殘渣提除機構焊接剖視圖。
[0013] 圖6是來水導流裝置與隔油器殘渣提除機構焊接軸測圖。
具體實施方式

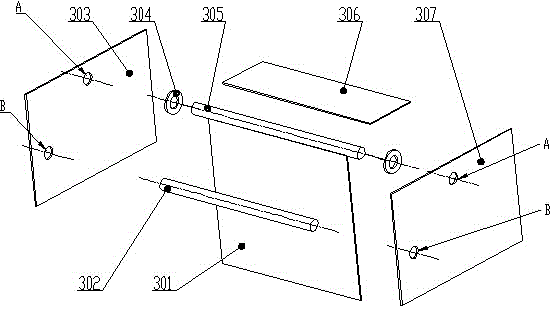

[0014] 如圖3所示為本發明的來水導流裝置爆炸圖，來水導流裝置包括左側板303、右側板307、頂板306、活動板301、轉動軸305、限位桿302、墊圈304?；顒影?01與轉動軸305焊接后形成活動板焊合，活動板焊合通過轉動軸305與左側板303、右側板307的A孔形成活動連接、活動板焊合可圍繞左側板303、右側板307內的A孔轉動，限位桿302與左側板303、右側板307的B孔定位后焊接固定，頂板306與左側板303、右側板307焊接固定，兩個墊圈304分別裝配于左側板303與活動板301之間及活動板301與右側板307之間，用以降低活動板焊合轉動時的阻力。
[0015] 圖4為來水導流裝置的軸測圖，從圖中可看出裝配后的限位桿302位于轉動軸305的左下方，以限制活動板焊合的轉動范圍。
[0016] 圖5為來水導流裝置與隔油器殘渣提除機構焊接剖視圖，左側板303、右側板307、頂板306分別與來水管101的左切點、右切點、上切點焊接固定。
[0017] 圖6為來水導流裝置與隔油器殘渣提除機構焊接軸測圖。
1.一種隔油器殘渣提除機構來水導流裝置，包括左側板、右側板、頂板、活動板、轉動軸、限位、墊圈；所述的左側板、右側板、頂板分別與隔油器殘渣提除機構來水管的左切點、右切點、上切點焊接固定，活動板與轉動軸焊接后形成活動板焊合。
2.根據權利要求1所述的隔油器殘渣提除機構來水導流裝置，其特征在于活動板焊合通過軸與左側板、右側板內的孔形成活動連接，活動板焊合可圍繞左側板、右側板內的孔轉動。
3.根據權利要求1所述的隔油器殘渣提除機構來水導流裝置，其特征在于限位桿與左側板、右側板焊接固定，并且限位桿位于活動板焊合軸的左下方，以限制活動板焊合的轉動范圍。
說明書
隔油器殘渣提除機構來水導流裝置
技術領域
[0001] 本實用新型涉及環保領域，尤其涉及隔油器殘渣提除機構。
背景技術
[0002] 由于餐飲污水中含有污油，污油在市政管網中凝固附在管道內壁，時間長了凝固的油脂越來越厚，使得排污管道的流通面積減小，影響市政管網的排水能力。因此餐飲含油污水在排放之前必須要進行油、水分離并且排放的污水含油量符合國家的排放標準，目前隔油器已經成為餐飲企業、賓館、酒店等行業的必備設備。
[0003] 附圖1示為隔油器的總裝軸測圖，含油污水從進水管101進入殘渣提除機構102，殘渣提除機構102將含油污水中的殘渣提除后含油污水經入水管103進入隔油器池107中，殘渣提除機構102提出的殘渣經管104進入殘渣桶105，由于油比水輕，含油污水在隔油器池107中靜態停止一定的時間后，油就會上浮到隔油器頂部的積油池112內，經油、水分離后的水通過管111進入提升站110，提升站110內安裝有水泵，水泵將進入提升站110內的水通過出水管109抽排到市政管網中，污油經出油管道108排到油桶106中。
[0004] 本實用新型涉及隔油器殘渣提除機構。
[0005] 如圖2示為現有的隔油器殘渣提除機構剖視圖，現有的隔油器殘渣提除機構沒有設置來水導流裝置，帶有殘渣的污水從進水管101進入隔油器殘渣提除機構，帶有殘渣的污水流到多孔板203的U形空間中，水經多孔板203中的孔流到由U形支架板204、下封板201、上封板206焊合后生成的空間后經出水管103流到隔油器池107。減速電機帶動螺旋提升軸緩慢旋轉，將尺寸較大的殘渣提升到殘渣提除機構的空間207中，殘渣再經管104排入殘渣桶105。
[0006] 進入隔油器的污水流速隨污水量的大小而變化，污水量大時流速會很快，污水量小時流速會很慢，由于現有的隔油器殘渣提除機構沒有設置來水導流裝置，當污水量大流速快時，帶有殘渣的污水會飛濺到多孔板203所有上表面，污水甚至會滲漏到殘渣提除機構外面，增大清理、清潔隔油器殘渣提除機構的工作難度，也會使整個設備間產生臭味。
發明內容
[0007] 為解決污水進入隔油器后產生的飛濺問題，本發明增加一來水導流裝置，來水導流裝置包括左側板、右側板、頂板、活動板、轉動軸、限位桿、墊圈。左側板、右側板、頂板分別與隔油器殘渣提除機構來水管的左切點、右切點、上切點焊接固定，活動板與轉動軸焊接后形成活動板焊合，活動板焊合通過軸與左側板、右側板內的孔形成活動連接，活動板焊合可圍繞左側板、右側板內的孔轉動，限位桿與左側板、右側板焊接固定，用于限制活動板焊合的轉動范圍。當污水量大流速快時，來水導流裝置的左側板、右側板限制了污水向兩側飛灘，水流沖向活動板焊合，活動板焊合圍繞左側板、右側板內的孔順時針轉動，限位桿限制活動板焊合轉動的角度，使得污水的流向斜下方，避免了污水向前沖得太遠，達到設計意圖。
附圖說明
[0008] 圖1是隔油器的總裝軸測圖。
[0009] 圖2是現有的隔油器殘渣提除機構剖視圖。
[0010] 圖3是本發明的來水導流裝置爆炸圖。
[0011] 圖4是本發明的水導流裝置的軸測圖。
[0012] 圖5是來水導流裝置與隔油器殘渣提除機構焊接剖視圖。
[0013] 圖6是來水導流裝置與隔油器殘渣提除機構焊接軸測圖。
具體實施方式
[0014] 如圖3所示為本發明的來水導流裝置爆炸圖，來水導流裝置包括左側板303、右側板307、頂板306、活動板301、轉動軸305、限位桿302、墊圈304?；顒影?01與轉動軸305焊接后形成活動板焊合，活動板焊合通過轉動軸305與左側板303、右側板307的A孔形成活動連接、活動板焊合可圍繞左側板303、右側板307內的A孔轉動，限位桿302與左側板303、右側板307的B孔定位后焊接固定，頂板306與左側板303、右側板307焊接固定，兩個墊圈304分別裝配于左側板303與活動板301之間及活動板301與右側板307之間，用以降低活動板焊合轉動時的阻力。
[0015] 圖4為來水導流裝置的軸測圖，從圖中可看出裝配后的限位桿302位于轉動軸305的左下方，以限制活動板焊合的轉動范圍。
[0016] 圖5為來水導流裝置與隔油器殘渣提除機構焊接剖視圖，左側板303、右側板307、頂板306分別與來水管101的左切點、右切點、上切點焊接固定。
[0017] 圖6為來水導流裝置與隔油器殘渣提除機構焊接軸測圖。
